АКПП Toyota / Aisin Co U150E, U151, U151E, U250, U250E, U250E/F *341*

U150-U250 Aisin5-ступенчатаяАКПП  U250E устанавливается c 2001-го года на все популярные передне- и полно-приводные автомобили Тойоты (Camry, Avensis, Corolla, RAV4, Highlander...) и Лексус (ES240/350) с двигателями от 2.5 до 3.5 литров.

Семья U150 - более комфортная и экономичная (и дорогая) альтернатива "неубиваемым" 4-х ступенчатым АКПП  U140-U240. Для еще более требовательных владельцев Камри и Лексусов в 2007-м была выпущена 6-ти ступенчатая АКПП U660.

В США, Австралии и многих сборках Восточной Азии (Китай, Тайвань, Филиппины, Вьетнам, Таиланд) U250ставилась даже на 3.5 литровые Камри. И в кризисные годы 2008-2009 ее устанавливали на 2.4 литровые Pontiac Vibe.

Для чуть более мощных двигателей Лексус ES300 в 2002-м была опробована модификация U150E, которая не прошла обкатки и в том же году была значительно модифицирована. С 2003-го под названием  U151E ее используют для разных тойотовских бестселлеров (в том числе и российских Камри). И под "девичьей фамилией" Айсин 95-51LS - для канадских Лексусов RX330 и RX350.

Для Лексусов иногда используется классификация Айсин: U250E = 95-50LS.

Конструктивно U250E\ U150E - продолжение бестселлера Айсин №1 - 4-х ступенчатой U140-U240 и некоторые узлы (планетарные ряды) усилены с тем, чтобы усилить слабые места предшественника. Многие запчасти для ремонта - взаимозаменяемы с U140-240.

АКПП U150, 151 - могут передавать чуть более высокий крутящий момент, чем U250E

масло Т4масло Тойота WS

 U151F - модификация для 6-цилиндровых полноприводных авто - RAV4, Highlander, Sienna.



В ранних версиях (до 2006 года) заливалось "полусинтетическое" масло - T-IV. Объем для полной смены масла ок. 8 литров. Частичная смена - от 2.9 литра (U150) до 3.5л (U250). Под масло выполнены и настройки компьютера. Разницу в этих маслах можно почувствовать только на холодном двигателе.

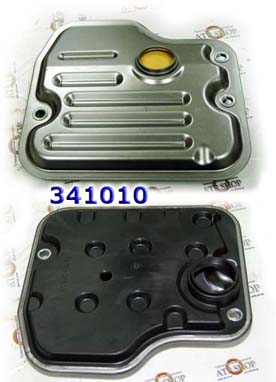

фильтр АКПП U250E, U150E, U151E Toyota



Продавцы машин обещают, что масло и фильтр (металлопластиковый с фетровой мембраной - №341010) менять не нужно. То есть, оба они доживают до капремонта. Но сроки капремонта определяются чистотой самого масла и инженеры Айсин утверждают, что норма гарантированной работы коробки до капремонта - 100-150 ткм. Дальше - бонус от Айсин.

Если ездить "по-тойотовски", то масло и фрикционы легко доживают до 300 ткм.  А если ездить "по-опелевски", то чуть пораньше.

Так что, существует рекомендация делать частичную смену масла как только оно станет слишком темным, но еще прозрачным и без мусора, а полную замену масла с заменой фильтра, если масло стало грязным, В этом случае капремонт и "типичные болезни" откладываются до глубокой старости машины.

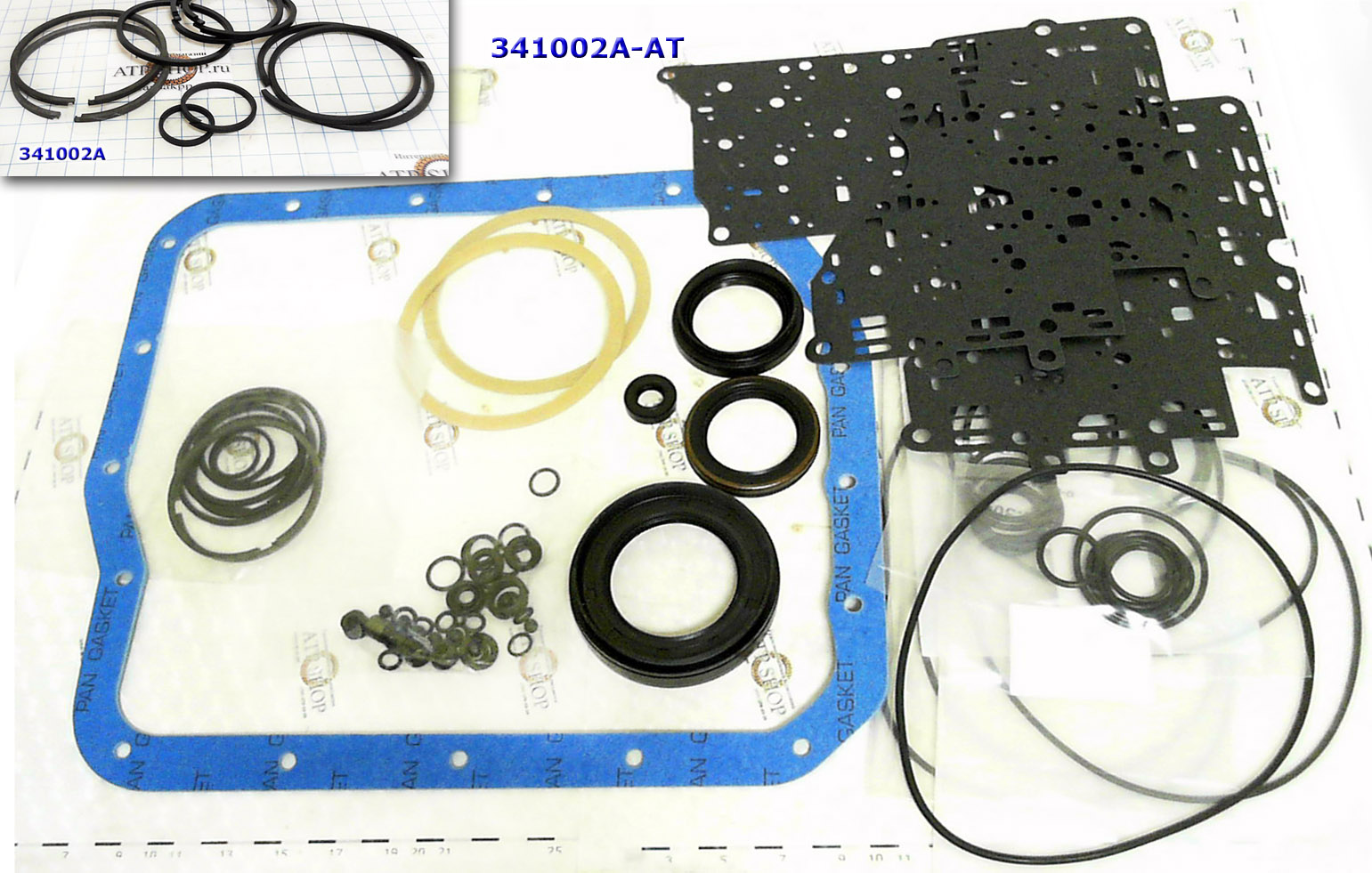

РемКомплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit) без поршней U150 2002-Up

Типичные ремонтные места АКПП U250E и U151E:



ремкомплекты прокладок и сальников от Транстэк 341002А-ТК.

комплект поршней



Также в типичный набор расходников для ремонта машины пришедшей в ремонт с горелым маслом входит комплект поршней - 341008.

Овердрайв U150Первым в этих коробках сгорают пары фрикционов (№341100) - стальных дисков (№341120) в барабане Overdrive. Сгоревшие стальные диски меняют часто вместе с упорными - №341140. Этот пакет - самый проблемный.


Вторым по очереди (если долго ездить со сгоревшими фрикционами Овердрайв) горит пакет Direct. Причины - ниже.

Часто водители так долго ездят со горящими фрикционами и маслом, что пережигают и поршни этих пакетов. На последнем этапе износа дело доходит и до замены "железа"

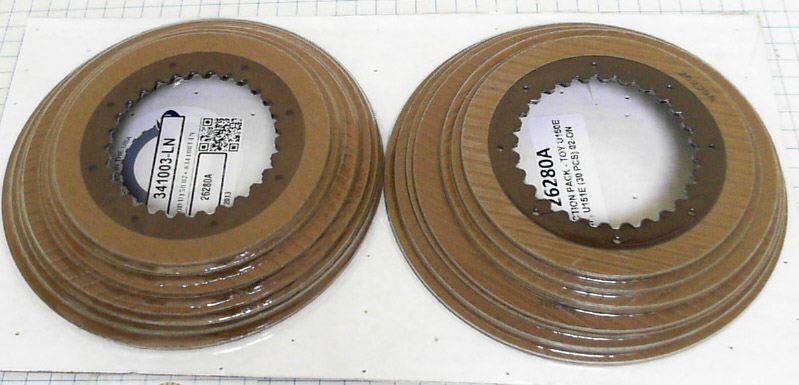

Комплект фрикционов 341003 заказывают также часто как и Оверол, особенно при ремонте трансмиссий со сгоревшим маслом.

Фрикционы и стальные диски  U151E/(U250E Some) Direct/Overdrive ClutchКомплект фрикционов U250E

Директ-Овердрайв Относительно ранний износ пакета Овердрайв связывают с конструкцией задней крышки (341759), которая является суппортом для этой корзины (барабана) сцепления.

Это - типичное тонкое место Тойотовской U-серии (и Маздовских FN4A-EL) АКПП. И по мнению некоторых мастеров обуславливается тем, что во время действия максимального крутящего момента, дифференциал через шестерню (710) перекашивает боковой нагрузкой сам Барабан Overdrive/Direct 341555 и наружное тефлоновое кольцо 179 между задней крышкой и барабаном клинит.

Этим кольцом протирает канал в крышке, по которому и уходит давление из пакета. Что ведет к проскальзыванию фрикционов и их сгоранию.

Барабан директ, Direct/Overdrive Clutch Drum U151E /U250E

На последнем этапе работы с двумя изношенными кольцами суппорта сгорает весь Пакет сцепления OverDrive\ Direct в сборе, включаяБарабан 341555 с Упорным диском (№341140EB, который в разных модификациях имеет различную толщину от 2.8 до 3.1мм) + Поршни обрезиненные, (O.Dr. Clutch) №341963 и держатель-Ретейнер (O.Dr. Clutch) №341985 .


В предыдущих модификациях U140 электронный акселератор был отрегулирован чуть более щадяще для трансмиссии, не позволяя перегружать это самое слабое звено.
А для дорогой комплектации Камри и Авенсиса, программисты TCM решили не ограничивать водителя в его праве распоряжаться лошадиными силами, как Тарас Бульба - судьбой сына: "Моя машина, хочу - берегу, хочу - убью".

Полная аналогия с механикой. Поэтому при замене фрикционов и стальных дисков в пакете OD следует обязательно проверить скользящие поверхности крышки и барабана. Это место обычно уже бывает изношено.

Толчки и рывки при переключении 2-3 скоростей, а также задержка при включении реверса часто бывает вызвана еще и износом подшипника крышки. Бочкообразный игольчатый подшипник - №340223 разрушение которого иногда наступает даже раньше износа колец. Эта проблема свойственна как для пятиступенчатых U150 так и для 4-х ступенчатых U140.

Когда длительная эксплуатация с этими дефектами достигает критического уровня, приходится менять и саму - заднюю крышку Камри: № 341759В.  Рациональным многие мастера считают восстановление задней крышки U250E.

Крышка задняя, U250E Toyota CAMRY  2002-up

подшипник задней крышки U140 - U150

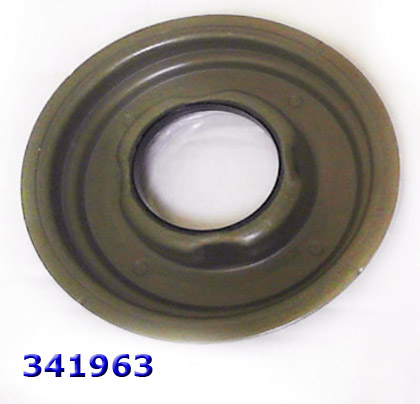

Поршень, Piston U151/U250 Overdrive Clutch (Bonded) 2001-Up

В этом заказе часто присутствуют сгоревшие вместе с дисками и оба поршня 341985 (O.Dr. Clutch) и 341963.

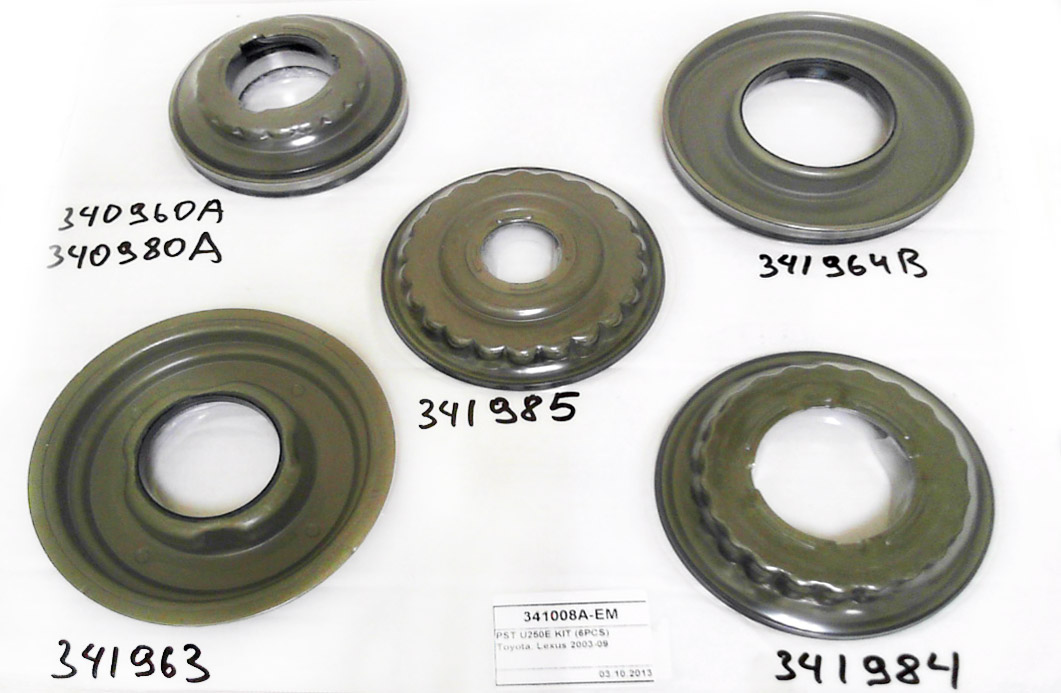

Но при общем перегреве коробки предпочитают менять весь комплект (6) поршней 341008A.

 Поршень-держатель обрезиненный, (O.Dr. Clutch) U151/ U250E
Сальник (манжета) полуоси, правый, U140/U150/A540E/A541E/U660E/U760E Axle RH (56.3x39x15) 2WD 1999-Up (OEM)Втулка насоса, A40 подходит на все АКПП Toyota, кроме A442F и U660E

Другая типичная болезнь большинства автоматов: - сальники насоса (340070) и полуоси (340076).

С ними вместе заказывают втулку насоса 330034. Симптом - подтекание масла через сальник насоса.

 Сальник масляного насоса, A130/140/240-ser/340-ser/540/650/750/760/AW372/KM148/A40-ser/U140/240/150/U340/U341/U440/AW50-40LE/LN/M/42LE/LN/M/AW55-50SN/AW60-42LE/41SN/AW81-40LE/MX17,1989-up, OEM

Если запустить эту проблему и продолжать так ездить дальше, то придется менять и саму крышку Насоса № 341510 с шестернями, при длительном недостатке давления и грязном масле изнашиваются поверхности.

Мастера связывают проблему насоса и сгоревших сальников с износом блокировки и перегревом гидротрансформатора.

Естественно, что эти болезни Айсиновских U*- коробок характерны для машин с самыми мощными двигателями в линейке, или с очень большими пробегами, или с очень безжалостными водителями.

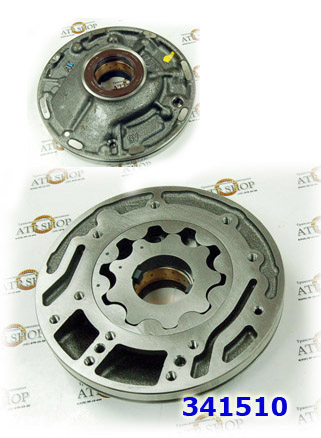

Насос U250E

Планетарные ряды подравнялись по надежности с соседними узлами и пока мало беспокоят хозяев по сравнению с предшественником U140-U240.

Но регулировки ЕСМ (Электронный блок управления) U150 у 3.3 и 3.5 литровых двигателей позволяют перегружать АКПП и его другое слабое звено железа - Заднюю Планету (Forward 341582).

Уже встречаются замены этого Планетарного ряда, у которого выкрашиваются зубья от предельных крутящих моментов.

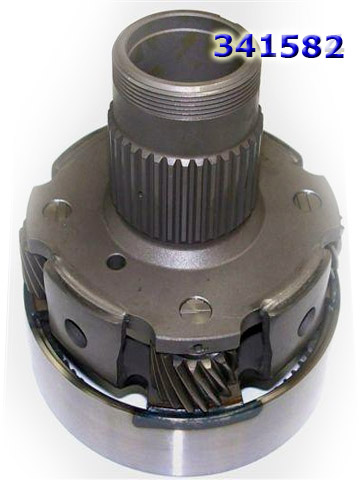

Планетарный Ряд задний, в центральном отверстии шлицы, U150/151 3.3L/3.5L

Электрика U250-150

Плита управления в сборе (гидроблок), U250E  2004-up

Проблема электрики U250 и U151 - часто причиной неисправностей коробки является Гидроблок - №341740)

Гидроблок U250 (341740A) в 2002-2004 годах часто не выдерживал настроек компьютера, старые (большие) соленоиды несколько не справлялись с задачами, материал гидроплиты изнашивался довольно быстро. В 2005-м году гидроблок обновили, заменив соленоиды и оставив саму гидроплиту без изменений.

Из-за проблем с герметичностью пакета Овердрайв (выше) насос гонит все больше масла через соленоиды и гидроблок. От загрязненного фрикционной пылью масла изнашиваются и забиваются клапана, протачиваются каналы клапанной плиты, что приводит к перетоку масла между линиями. Кроме того встречались проблемы с перекосом плиты.

Соленоид Шифт, U150 Shift SL1 Linear (Black Connector, Small Body),

В замене встречаются: соленоид линейный (участвует в переключении передач - B1 2nd brake)  SL1 341421Е.

и два других линейных (PWM) шифт-соленоида: SL2 и SL3 341422A и

- соленоид линейного давления EPC- (SLT\ Line Pressure Control) №341428.

Для тонкого управления фрикционами в этих гидроблоков стали использовать линейные соленоиды. Конструкцию их долго подбирали и совершенствовали под каждую модификацию АКПП и модель авто. Они отличаются по годам выпуска (до 2003, до 2006 и позже) характеристиками, так и крепежом. Также компьютерщики постоянно обновляли программу ЭБУ, "прикручивая" режимы, способствующие быстрому износу узлов и корректируя работу коробки с "постаревшим маслом" и изношенными расходниками. Ремонт соленоидов мало кто выполняет, предпочитая их менять.

Работа соленоидов U150Соленоиды для гидроблоков U250 и U151 различаются для разных авто и мастера подбирают их по VIN-коду автомобиля.

Маленькие соленоиды - 3way имеют шариковый клапан. 3-way соленоиды имеют более долгий ресурс, но тоже меняются со всей гидроплитой. Замену гидроблоков U250 и U151 выпуска до 2004 года заказывают довольно часто.

В последних версиях гидроблоков износ клапанов и тела клапанной плиты встречается реже.

Износ материала гидроплиты приводит например к тому, что фонтанчики масла через "проеденные" отверстия в гидроблоке создают воздушно-масляную пену. Эта пена не передает давления на фрикционы, что ведет к проскальзыванию в работающем пакете. Все это способствует быстрому старению "железа" этой замечательной коробки. Если при проверке масла АКПП вы увидите пену, то это чаще всего - приговор гидроблоку.

Как и в остальных Айсиновских U-автоматах, добросовестно и вовремя проведенный регламентный ремонт плиты и капремонт гидротрансформатора  дает им еще несколько лет полноценной жизни.

Особенности раннего выхода в ремонт U250 и U151 связаны с тем, что в начале 2000-х с широким использованием "электронного сцепления" конструкторы-программисты отказались от концепции "фулпруф", и не ограничивали возможностей водителя к агрессивной езде, сжигающей фрикционы и другие элементы коробки.

С каждым годом эксплуатации настройки ТСМ-ЭБУ корректировались, программное обеспечение обновлялось и сейчас уже труднее с помощью педали газа убить эту замечательную коробку.

Если не слишком перегружать АКПП форсажами и буксованием в грязи, а также каждые два-три года менять масло (с фильтром),  U151- U250 может служить без капремонта столько же, сколько и сама машина. В руках осторожных водителей эта коробка почти столь же надежна и долговечна как и предшественники U240 и 140.
