Ремонт вариатора Jatco (Nissan) JF011E (CVT)/RE0F10A, RE0F06A, JF015

cvt_jf011    Вариатор (CVT) RE0F10A (JF011E) - удачная разработка 2005 года Jatco для переднеприводных машин от 1.6 до 2.5 л. Признанный шедевр среди всех вариаторов мира.

Младший брат родственной конструкции RE0F021A - разработан для малышей Ниссан и Фиат.

Предшественник - RE0F06A устанавливался с 1999 года, вызвал восторженные отзывы и следующая разработка  JF011E сразу получила заказы для популярных кроссоверов Додж-Caliber, Джип-Compass, Ситроен-C-Crosser и практически захватила рынок переднеприводных авто среднего класса: От Рено (Сценик, Меган, Колеос) и Пежо 4007 до Мицубиши и Самсунг, как удачная альтернатива АКПП. Не считая родных Ниссановских хитов: Qashqai, X-Trail, Tiida и Teana.

Эта трансмиссия - настоящий лидер-монополист среди всех бесступенчатых трансмиссий. Она пользуется большой популярностью из-за своей надежности, комфортности и неприхотливости в сочетании с невысокой ценой




JF011_filter_cut

В этом вариаторе - 2 фильтра: один внутренний - в поддоне закрытый металлический фильтр грубой очистки с сеткой  с заборной трубкой (14мм, 21мм или 30мм - в зависимости от глубины поддона).

Дополнительный внешний цилиндрический картридж тонкой доочистки, находящийся снаружи коробки под теплообменником (см. каталог слева). Дополнительный фильтр - очень важен, так как позволяет особенно часто (для автоматов) менять фильтр, поддерживая чистоту масла, что в вариаторах критично для долгой жизни коробки.


Ремкомплект прокладок и сальников "ОверолКит" для вариаторов Джатко

Ремкомплект фрикционов -  заказывают когда износ фрикционов достиг критического или горелое масло пропитало накладку.

ременьВ типичный список заменяемого "железа" обычно входят - Ремень , степ-мотор (шаговый) , подшипники валов









Типичные болезни вариатора RE0F10A (RE0F06A):

Вообще сам вариатор выпуска после 2007 года при правильной эксплуатации отличается редкой надежностью (для вариаторов) и легко ходит 150-200 ткм с минимальным процентом обращений в сервис, считается рекордсменом среди всех вариаторов мира по популярности.

В расходники этого вариатора, лишенного многих "детских болезней" своего предшественника RE0F06A  кроме замены масла, прокладки поддона  и фильтров (+картриджа), включают в большинстве случаев еще и фрикционы пакета Forward. Фильтры различаются только по длине заборника масла для разной глубины поддонов.

Металлический фильтр - № 321010- закрытый с металлической сеткой. Меняют нечасто, вместе со сменой горелых фрикционов и масла.

масло для вариаторов

Металлический фильтр иногда промывают, но в случае горелого масла, его мелкая сетка забивается тугоплавкими смолами от клеевого слоя фрикционных накладок и в этих случаях рекомендовано его заменить.

картридж к вариатору CVT JF011E

Мастера рекомендуют для возрастных авто менять фильтр-картридж - 321010CA с каждой сменой масла вариатора.

Этот вариатор значительно капризнее к чистоте масла, чем все ступенчатые автоматы. Причем работа на старом масле незаметна при вождении, но по цепной реакции ускоряет старение ремня и конусов.(ниже).

фильтр CVT JF011Eфильтр вариатора

 Прокладка масляного поддона, Gasket, RE0F10A/JF011E (CVT), Oil Pan,Расходниками первой очереди кроме фильтров являются :

 - сальники насоса 321070A, полуоси правый  321076 и левый - 321077.

 - Прокладка поддона (различаются по количеству отверстий 21 или 20  для Ниссан-Мицубиши и Крайслер 321300.

Ремень Привода, Belt RE0F06A Drive CVT

 №1. Шаговый мотор

Степ-мотор (шаговый двигатель регулировки передаточного числа) - №321440.

Вырабатывает свой не очень долгий ресурс. Раннюю смерть связывают с перегревом и выработкой ресурса стэп-мотора. Проблема унаследована от предшественника RE0F06A и в полной мере характерна для JF011. Проблема выражается в том, что вариатор застывает на "одной скорости", шкивы не могут изменять передаточное число.



Гидроблок JF011E Клапанная плита, стэп моторСтэп мотор регулировки передаточного числа, RE0F10A/JF011E CVT

 насос вариатора JF015№4. Масляный Насос высокого давления

 клапан насоса JF011Часто вариатор появляется в ремонте из-за проблем потери давления масла, связанного с нештатной работой насоса высокого давления321500 (справа). Проявляется пониженным давлением масла и проскальзываниях ремня и фрикционов Форвард и Реверс.

В JF015, новом поколении этого вариатора, проявляется та же болезнь клапана насоса (слева)

Для восстановления используют ремонтный клапан 321504 (чуть большего диаметра) и комплект соннаксовского инструмента. Если такого инструмента нет, то мастера вынуждены менять весь насос.

Насос масляный, RE0F10A/ JF011E CVT вариатор 2.0L, 2.4L, 2.5L 2007-On


кольца тефлонФрикционы и кольца

Другой причиной раннего сгорания фрикционов является износ уплотнительных тефлоновых колец - 321199. Они входят в Ремкомплект прокладок и сальников (321002), но когда мастера рискуют не заменить большие кольца, машина через короткое время может опять придти в ремонт на замену быстро сгоревших фрикционов Форварда - 321104.

Форвард
Датчик скорости, Sensor Revolution  RE0F06A/RE0F09A/JF010E (G4T07581A)Узнать цену - нажми номер на желтом фоне

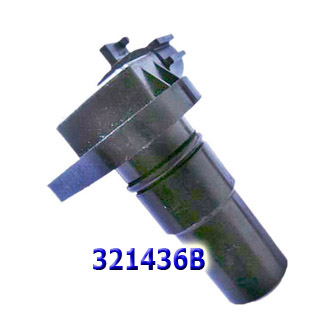

- иногда проблемы находят в датчиках - Sensor (Revolution) [OEM#G4T07481A и G4T07581A] - датчики скорости вращения. (№321436).

Вырабатывают свой ресурс особенно быстро после нескольких перегревов в жаркое лето.

Датчик, Sensor, RE0F06A/09A Revolution (G4T07481A)
подшипник JF011EПодшипник, Bearing, RE0F10A/JF011E, Secondary Pulley to Rear Cover,(Secondary Pulley Big), (90x45x17), OEM

Подшипники валов

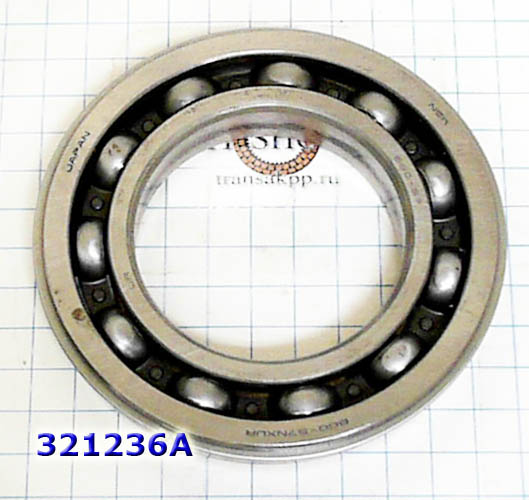

Часто приходится менять четыре подшипника ведущего и ведомого валов (321228-...321236).

Подшипники роликовые выдерживают очень высокие нагрузки как динамические, так и статические.

Подшипник, Bearing, RE0F10A/JF011E, Secondary Pulley to Rear Cover,(Secondary Pulley Big), (90x45x17), OEMПодшипник, Bearing, RE0F10A/JF011E, Secondary Pulley to Rear Cover,(Secondary Pulley Big), (90x45x17), OEM

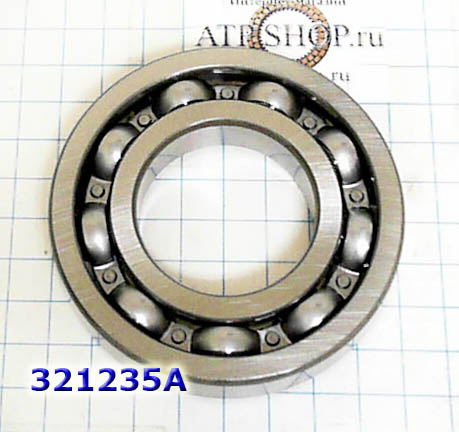

Первыми выходят из строя подшипники - #321229 и 321235.

Их старение и износ ведет к заметным вибрациям и проявляется воем вариатора. Замена их предотвращает фатальные повреждения конусов.

Подшипник, Bearing, RE0F10A/JF011E, Secondary Pulley to Rear Cover,(Secondary Pulley Big), (90x45x17), OEMведущий вал JF011

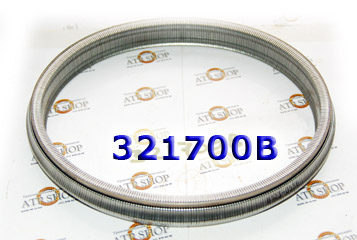

Один из самых популярных расходников JF011 : Ремень толкающий металлический RE0F010А  (Бош) - №321700B.


- Комплект конусов - № 321701. Они часто поставляются в комплекте с родным ремнем. Мастера рекомендуют заменить ремень на новый - для тех, кто любит самое надежное решение. Рациональным решением большого капремонта считается установка БУ валов с минимальным износом (проверка износа конусов осуществляется экспертами).

Типичный "большой" капремонт этого самого успешного в мире вариатора - замена главного "расходника" : Толкающего ремня. Ремень - производства Бош\VDT, единственного в мире производителя толкающих ремней - 321700.

Хотя за последние годы долговечность ремней значительно увеличилась, но производитель вариаторов рекомендует менять ремень после 150 ткм, особенно, если машина постоянно эксплуатируется зимой.

Рекомендация эта связана с тем, что при износе рабочей поверхности ремня (см. внизу) как только датчиками отмечается проскальзывание ремня по конусам, компьютер через соленоиды увеличивает давление на конуса. И так - до предела, что кратно увеличивает разрывающую нагрузку на стягивающие ленты ремня. При таком давлении усталость наступает очень быстро, ленты рвутся и обломки и детали ремня производят внутри вариатора такую же разрушительную работу, как пуля со смещенным центром тяжести. Но в последние годы ремни перешли на второе место в этом антирейтинге и первыми стали выходить из строяподшипники.

Ремень Привода, Belt RE0F06A Drive CVTконуса бу для вариатора джатко JF011

Комплект соленоидов

Часто меняются выработавшие свой ресурс соленоиды (Набор из 4-х штук) - 321420. Некоторые взаимозаменяемы с другими джатковскими автоматами. Но могут быть различия с вариаторами Митцубиши и Доджа.

Соленоиды. Комплект из 4-х штук № 321420:

1. Solenoid, TCC (2 Blade Connector)(1 Bolt Plastic Bracket) 321425

2. Solenoid, Lock-up Select (1 Bolt Metal Bracket) 321430

3. Solenoid, Line Pressure B (Cast # 06Z05-2) 321435

4. Solenoid, Line Pressure B (Cast # Bosch 0 260 130 030 On Plastic Connector) 321435

 Комплект соленоидов вариатора из 4-х штук, RE0F10A/JF011E (CVT) Nissan, Suzuki, Mits, Dodge, Jeep 2.0L, 2.4L, 2.5L 2007-up

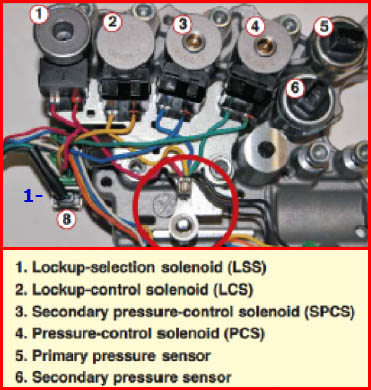

Раскладка соленоидов JF011

фишка для прозвона соленоидов JF011

Здесь прилагаются таблицы для проверки соленоидов вариаторов Ниссан. Функциональные характеристики соленоидов имеют различное описание. В последнее время мастера предпочитают менять не один соленоид ТСС, а весь комплект.

Последними в списке заменяемых деталей стоят:

 - большие фрикционы пакета Reverse, плюс стальные диски пакетов Форвард и Реверс,

Насос масляный,  JF010E CVT

Замечена еще одна типичная болезнь вариатора RE0F10A (RE0F06A), похожая на проблему родственника JF010 с клапаном сброса давления  что приводит к масляному голоданию узлов.

направление установки ремня

Срок жизни вариаторов и самого автомобиля измеряется износом конусов (ниже смотрите предложение по восстановлению конусов). Именно их поверхности (а не лента) являются главным ресурсом вариатора. Стоимость новых конусов с работой по замене иногда превышает стоимость возрастного автомобиля.

Рекомендации по эксплуатации этого "неубиваемого" вариатора (среди вариаторов) те же, что и для его собратьев:

- Меняйте фильтр-картридж ежегодно (не реже 30 ткм пробега).

Пыль от фрикционов, взвешенная в масле съедает и забивает каналы, как свиной жир забивает сосуды сердца и мозга.

- Не ускоряйтесь агрессивно, пока масло ATF не разогрелось до рабочей температуры (+65ºC).

Ремень CVT и насечки"Склеивающие" способности масла проявляются только после нагрева свыше 60-70 градусов. Нахолодную - ремень проскальзывает при ускорениях и протектор ремня (насечки) истирает хонингованные поверхности конусов как шипы зимних покрышек съедают теплый асфальт летом.

- Следите за температурой и качеством масла, меняйте его как только появились подозрения на взвесь и непрозрачность.

- Установите дополнительный радиатор охлаждения, если вы подолгу ездите в пробках, летом и с кондиционером. Перегретое масло влияет на работу вариатора также как, на человека температура тела в 38-39 градусов.

С дополнительным радиатором мастера советуют устанавливать термостат, так как зимой масло недогревается, что особенно опасно для вариаторов, ухудшает сцепление фрикционов, ремня и конусов. Недогретое (ниже 70º) масло также опасно для вариатора как гололед для ботинок на кожаной подошве.

- Не разгоняйтесь без нужды выше 150 км\ч. Этот вариатор не расчитывался под водителей Мазд и Опеля.
