Главная \ АКПП Aisin Warner AW TF-80SC, /81SC (AM6, AF21, AF40)

АКПП Aisin Warner AW TF-80SC, /81SC (AM6, AF21, AF40)

табличка АКПП TF80SC6-ступенчатая переднеприводная АКПП AW TF80SC (AF40-6)  с августа 2003-го года работает как дорогая альтернатива 4-х ступенчатой AW50-40 и 5-ти AW55-50 для 2-х... 4-х литровых авто своих давних заказчиков: Форда (как AF40-6) с Маздой (как AW6A-EL), а также: Вольво, Сааб, Опель, Фиат и все "французы"  Пежо-Ситроен-Рено (как AM6).+

Начинали обкатывать этот автомат на Вольво V70 еще в 2001 году.

После обкатки и запуска TF80 в 2003-м, вскоре вышла под-модификация TF81SC класса "heavy duty" для Peugeot-Citroen (C5, C8, 607) Volvo XC90, Renault VelSatis, а также на Opel Vectra, Zafira, Signum, известная по классификации Дженерал Моторс как AF40-6.

Семейство акпп AW TF80SC сейчас состоит из двух под-модификаций: AF21\TF81SC и AF40-6\TF80SC, рассчитано на два класса двигателей "средний" (до 2.0 л) и "heavy duty" (2.0 - 4.0л) и захватывает диапазон крутящего момента до 450 Нм.

табличка АКПП Вольво TF80

Наиболее часто в ремонте пока у нас встречается TF80SC, использующиеся на Вольво V70, S80, V60 и S60. Только Volvo XC90 и S80 эксплуатирут усиленнуюTF81SC (AF21) с паре с двигателями до 4-х литров. Различия между 80 и 81 - в количествах фрикционов и стальных дисков, в корпусе и в некоторых усиленных узлах "железа" трансмиссии.

Под-модификация AF21 (TF81SC) для 3-х - 3.5 литровых 6-цилиндровых двигателей Ford (Five Hundred 05-07, Fusion 06-Up), Mazda и LandRover передает крутящий момент от 300 до 450 Нм, отличается гидроблоком, количеством фрикционов и стальных дисков в пакетах и размерами деталей.

Изредка можно встретить этот удачный автомат (TF80) на всех остальных европейских авто - полноприводных Alfa Romeo, Fiat Croma, Ulyss, Jaguar X, Lancia. Ряд машин на который устанавливают эту трансмиссию постоянно расширяется как в Америке (Кадиллак, Линкольн, Меркури, Шевроле) так и в Азии (Хендай). Эта трансмиссия оказалась настолько удачна и востребована автопроизводителями, что Айсин в 2010-м запустила второй завод в Японии по производству TF80SC.

В 2009 году на основе TF80 вышла "младшая" модификация, рассчитанная под меньший (до 220 Нм) крутящий момент - AW TF-70S. Пока эта модификация крайне редка в ремонте и обслуживании.

Конкуренты: ZF6HP26 и 6HP19, которые побеждают в Британии и Германии, но уступили во Франции и Швеции. И главный конкурент - те самые преселективные коробки ДСГ, производители которых обещают "похоронить" традиционные ступенчатые коробки с гидротрансформатором.

AW TF80SC должна была устранить болезни предшественников TF60SN и AW55-50 (на базе которой она была спроектирована) и еще улучшить разгонные характеристики, расход топлива и доказать наконец, что Айсин может в паре с другими производителями, кроме Тойоты, выпускать "неубиваемые" и одновременно быстрые и экономичные 6-ступенчатые АКПП.

Перед конструкторами поставили задачи: - уместить автомат в то же подкапотное пространство, которое занимает и МКПП. И главное - обеспечить максимально близкое к 100% КПД, и при этом-  максимальную надежность и высокие динамические характеристики. Здесь применили функциональную новинку: соленоиды "качества переключения", которые работают только во время переключения скоростей, уравнивая скорости валов и делая переключение незаметным, без толчков. Почти как у преселективных коробок, с которыми сейчас яростно конкурируют ступенчатые автоматы за рынок 21 века.

В целом эта коробка-автомат - шедевр конструкторской мысли, где использованы уже проверенная компактная система планетарных рядов Лепелетье по "железу", отшлифованные на предшественниках решения гидро-электpонного управления трансмиссией и по гидротрансформатором. Все стало еще легче, еще эффективнее.

Подобраны самые современные графитовые материалы для фрикционных накладок гидротрансформатора, программы ЭБУ регулировались автопроизводителями таким образом, чтобы не позволять водителю в жару перегревать акпп и одновременно максимально быстро разгонять автомобиль итд. Причем в первые годы после выпуска эти программы постоянно обновлялись, устраняя неизбежные "детские болезни" первых лет выпуска (Поэтому всегда стоит проверить у официального дилера - нет ли обновлений программ, которые могут устранять мелкие проблемы)

Учитывая негативный опыт первопроходца TF60, разработано несколько индивидуальных по конструкциигидроблоков: - Отдельно для группы TF80 имеют по 8 линейных соленоидов (Вольво, Сааб, Опель,...) и отдельно для TF81 (Форд с Маздой).

Гидроблоки работают в паре с ЭБУ, и ответственность за совместную работу их с двигателями обычно несут автопроизводители. И тут уже начинается большой разброс типичных болезней. С одними машинами эта АКПП сразу "срослась", учитывая совместный опыт TF60, в другими начались "детские болезни", которые продолжались несколько лет, пока программисты отрабатывали режимы на разных скоростях и режимах, учитывая проблемы гарантийных и послегарантийных ремонтов.

гидроблок TF-80SCДля Вольво выпускали несколько модификаций гидроблока, отличающихся соленоидами. Известно 5 типов гидроблоков, которые нужно подбирать по VIN-коду автомобиля. Оригинальные соленоиды для ремонта не выпускаются, программируются на заводе и меняются только вместе с новым гидроблоком.

соленоид главного давления TF80SC Вольво Сааб В последнее время сразу несколько производителейнеоригинальных соленоидов, наладили выпуск качественных соленоидов для гидроблоков TF80 -81 последней модификации (с 2005 года). Чаще всего мастера запрашивают: - соленоиды главного давления (ЕРС) и - блокировки ГДТ (ТСС).

Для Опеля (с 2002 года) гидроблок 354740A - свой и невзаимозаменяем ни с гидроблоками Volvo (2005-up #354740C), ни Форда-Мазды/ Фрилэндера или французов PSA (#354740P). Болезни у всех гидроблоков одинаковы.

Первые 3-4 года выпуска на все гидроблоки производители выпускали свои обновления программного обеспечения. Эти апгрейды корректировали огрехи при переключениях скоростей, блокировки гидротрансформатора и прочие тонкости, которые не сильно заметны при езде.



Как и у предыдущих 6-ступенчатых АКПП головной болью является работа гидротрансформатора - главной грелки трансмиссии. ГДТ TF80-81 использует всего одну фрикционную накладку для блокировки муфты, тогда когда конкуренты уже давно ставят на подобных АКПП корзину из двух полноценных фрикционных дисков, а то и 3-х, не экономя пространство и нагружая ГДТ по максимуму. Айсин в конструкции ГДТ этих автоматов придерживается стратегии отличной от немцев, не предусматривая использовать блокировочную муфту как основной способ разгона машины. Здесь блокировка - выполнена традиционно: поршень с одной накладкой. Соответственно и настройки компьютера.

ЭБУ на многих тяжелых машинах все-таки позволяет водителю экстремально нагружать трансмиссию, заставляя с проскальзыванием муфты ГДТ напрямую передавать крутящий момент от двигателя и переключаться на автонейтраль при каждом удобном случае, чтобы еще больше экономить топливо и не перегревать масло. И эта "вседозволенность" для водителя иногда приводит к ранним болезням АКПП. Программа, правда, гораздо более щадящая, чем у предшественника AW55-50, где Айсин экспериментировал, блокируя ГДТ со 2-й скорости, как у ZF-6HP19. Настройка компьютера при превышении температуры масла 129º С, вообще переводит управление АКПП в "тревожный" режим, блокируя гидротрансформатор раньше (что сокращает время нагрева масла) и задерживает переключения скоростей. Подобно работе организма с температурой 38º. При дальнейшем нагреве масла, ограничивается работа двигателя.

Ремонт AF40-6 и AF21



Ремкомплект\ Оверол кит\ Overhaul Kit), AWTF80SC/81SC/(AF21/AF40-6/AW6AEL)  на передний привод, нет сальников под раздаточную коробку, Ford/Mazda/Volvo/Opel/Saab, 2005-



Ремкомплект прокладок и сальников /Оверол Кит для AF40-6 и AF21 354002 - типичный заказ для капремонта. Ремкомплекты различны для

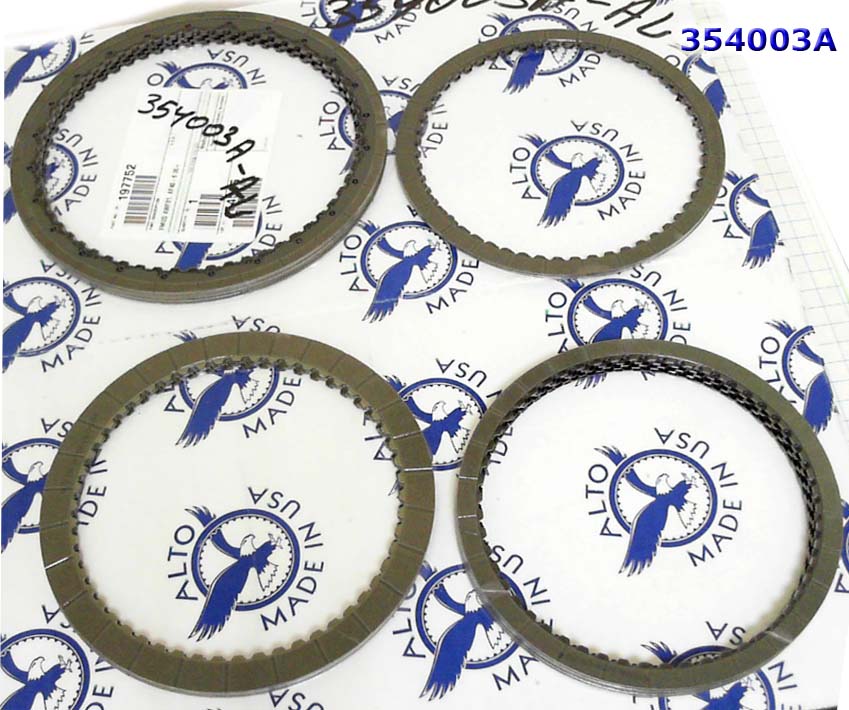

комплект фрикционов TF80

При горелом масле меняют и весь комплект фрикционных дисков

Первым чаще всего горит пакет С2 (4-5-6), фрикционы 354106. У некоторых машин сгорает пакет 3-5 Reverse. Эта тонко настроенная коробка очень чувствительна к фрикционам, пропитанным горелым маслом. Поэтому мастера заказывают и меняют их всем комплектом. Почти всегда заказывают и комплект фрикционов - № 354003.

Комплект обрезиненных поршней Pistons TF-80SC (4 шт.) 2005-UpТакже часто в стандартный набор для переборки входит и комплект поршней - 354008. При горелом масле положено менять и тормозную ленту 354024, чья накладка пропиталась смолами горелого масла. Но на это мастера решаются редко, чтобы не травмировать лишними расходами клиентов.

Гидротрансформатор интенсивно загрязняет масло пылью от фрикционной карбоновой накладки. Практически при каждом ремонте АКПП приходится резать ГДТ для замены фрикционной накладки.



Изношенная фрикционная накладка бублика еще сильнее вредит гидроблоку. Чем агрессивнее водитель давит на педаль газа, тем раньше компьютер включает "режим проскальзывания" фрикциона ГДТ и тем быстрее истираются фрикционы и раньше потребуется капремонт "бублика" и "мозгов".

масло ATF T-IVКапремонты заключаются в основном в чистке (а у некоторых тяжеловесов - и замене) гидроблока и ремонте гидротрансформатора (замена фрикционной накладки), замене масляного фильтра (354010A), прокладок, поршней всем комплектом (ремкомплект Оверол Кит354002) и сгоревшего пакета фрикционов.

TF-80SC \81SC поначалу были настроены на синтетическое трансмиссионное масло нового поколения (AW-1, 8 литров), которое считается несменяемым

Американские автопроизводители заливают масло ATF типа  Esso JWS 3309 US.

При чрезмерном загрязнении масла фрикционной пылью эта "ядерная" взвесь может быстро съесть алюминий гидроблока и соленоидов, что приводит к перетокам масла между каналами гидроблока и, как следствие -  к недостаточному давлению в линии и к масляному голоданию самых уязвимых узлов трансмиссии. Фильтр - пластиковый с металлической сеткой, меняется только при переборке коробки.

фильтр АКПП  TF80-SC,  TF81-SC
Втулка крышки насоса, bushing  TF80-SC/TF81-SC (AWF21) (50.5х46.7х13.3), 2005-Upнабор втулок (6шт)  TF80-SC/TF81-SC (AWF21)

Втулки TF80/ AF40-6 и TF81/ AF21

Самой уязвимой при износе расходников гидротрансформаторав TF80 оказывается втулка насоса (она же - втулка гидротрансформатора по-американски)  №354034).

В запущенных случаях приходится менять и сам Масляный насос354500 (оригинала пока нет на рынке, ставят БУ) и остальные втулки комплектом, в котором собраны 6 самых популярных в замене втулок  - №354030.

С ней вместе меняют и сальник насоса - 354070.

насос TF80-SC

Крышка масляного насоса (№354510), разбивает, если долго эксплуатировать с разбитой втулкой и греющимся бубликом. Встречается в ремонте довольно часто, особенно в летний период.

 Крышка масляного насоса с шестернями, TF81SC W/GEAR (9 Lobes On Inner Gear 11 mm Thick)

Соленоиды TF80/AF40-6 и TF81/AF21

Проблемные места гидроблока напоминают проблемы родственника: TF60-SN, у которых изнашиваются не каналы плиты, а каналы соленоидов.

Линейные соленоиды-регуляторы вырабатывают свой ресурс при агрессивном вождении уже к 150 ткм. Ростра (США) разработала комплекты универсальных линейных (больших) соленоидов. 3-way "On-Off" соленоиды-клапана (маленькие) имеют гораздо больший ресурс и пока не требуют замены.

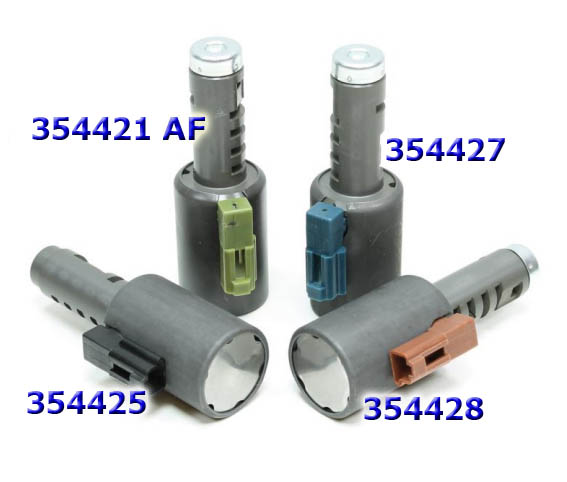

- соленоид ТСС №354425, соленоиды: - ЕРС №354421 (для TF81) или  354428 (EPC для TF80), дальше следуют - соленоид 354428 (В1) и 354427- (С3).

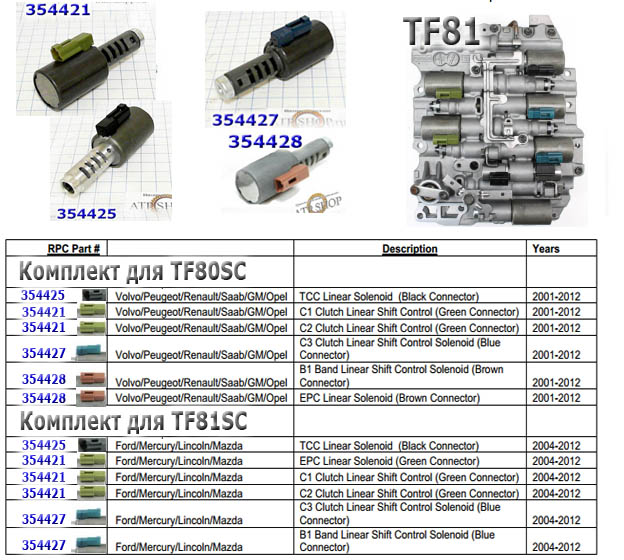

Как эти соленоиды комплектуются в наборы для TF80 и  TF81 - смотри справа. Сопротивление линейных соленоидов при +20ºС должно быть в границах: 5.0 - 5.6 Ом.

Набор инструмента +12 втулок, для ремонта соленоидов, Aisin SL Solenoid Bush and Reamer Kit, AW09D/G/55-50/TF60/80 (12 Bushes, 1 Reamer, 1Tool).

Иногда мастера меняют втулки изношенных соленоидов 136419. Довольно часто заказывают сам гидроблок№354740. Показаны ремонт и регулярная чистка соленоидов и гидроблока в профилактических целях, если коробка пришла к мастерам с грязным маслом и изношенным гидротрансформатором.

набор соленоидов TF80-81

набор соленоидов

Прокладка поддона - №354300 - входит в ремкомплект прокладок и сальников и заказывается чаще всего вместе с Оверол Китом - 354002.

Особенно часто прокладки поддона заказывают с фильтром перед тем как летом заменить сгоревшие от перегрева поршни - 354008A

прокладка поддона

Гидроблоки были разработаны Айсин, но запрограммированы Автопроизводителями индивидуально под каждый автомобиль и двигатель, поэтому модификаций много и разброс цен на них довольно велик. Как и типичные проблемы гидроблоков.

В случае необходимости ремонта самой гидроплиты TF80/TF81 разработаны наборы (Соннакс) для ремонта изношенных клапанов аккумуляторов, по запросам американских мастеров. Замена этих клапанов решает проблему задержек впри включении и проскальзывании фрикционов в пакетах. Ремкомплект ( - №134741B) состоит из одного ремонтного клапана с уплотнительным кольцом, замена которых решает проблему нештатной работы оригинальных клапанов  в среде грязного масла.

ремкомплект для ремонта гидроплиты TF80-SC, TF81 Sonnax

В целом "железо" TF80 сбалансировано и надежно. Проблемы встречаются при больших пробегах или у "загнанных лошадей" с мощными двигателями:

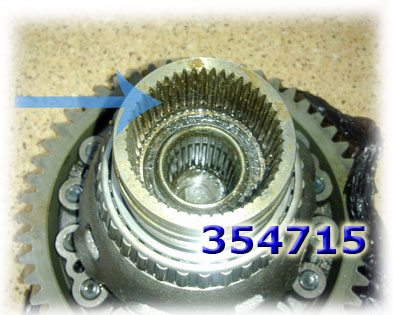

Встречаются проблемы с Дифференциалом  (у полноприводных Мазд CX7, CX9) №354715A. Срывает шлицы (cправа). Проблему связывают с "демократичными" настройками ЭБУ Мазды, позволяющих нетерпеливым маздоводам перегружать этот узел.

Новый Дифференциал на заказ стоит ок. 40 т.р. Поэтому чаще берут БУ.

Дифференциал, Differential, TF80-SC/TF81-SC, MAZDA AWD(16 Bolt) 2005-Up,

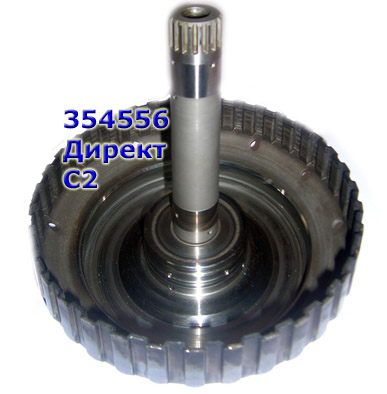

TF80-SC/TF81-SC (AWF21) Барабан, Drum direct, C2 (4-5-6)

- Барабан Директ, пакет сцепления C2 (4-5-6 скорости, №354556), горит весь пакет фрикционов с опорником от недостатка давления масла. Масло уходит из-за боковых нагрузок, стирающих тефлоновые кольца и посадочные места барабана. Эти проблемы случаются когда программы ECU (Electronic Control Unit) позволяют водителю перегружать АКПП излишне высоким крутящим моментом. (встречается в ремонте редко)

- Тормозная лента (№354024), меняется при каждом третьем капремонте. Сам барабан Reverse (№354552) меняется редко. Если задержаться с ремонтом и продолжать жечь лысые фрикционы, то приходится менять и сам барабан Директ.

Фрикционы пакета С2 (скорости 4-5-6) горят чаще всего.

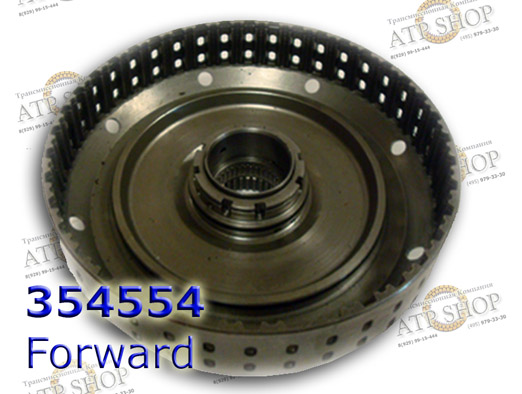

В барабане С1 Forward (354554) тоже часто горят фрикционы со стальными дисками. Только в запущенных случаях дело доходит до замены самого барабана. С фрикционами и стальными дисками этого барабана также меняют и обрезиненный поршень 354965.

Барабаны для ремонта TF-80 \81 не поставляются, поэтому для замены используют детали БУ.

Барабан, Drum, Reverse Clutch TF-80SCTF80-SC/TF81-SC (AWF21) Барабан, Drum Forward , C1 (1-2-3-4)

- От длительных перегревов дубеет резина поршней. А от грязи в масле уже менее эластичная резина может выкрашиваться.

Наиболее популярный в замене экономными владельцами - обрезиненный поршень проблемного барабана С2 (4-5-6) 354965

В половине капремонтов меняется весь комплект поршней - 354008A.

Комплект обрезиненных поршней Pistons TF-80SC (4 шт.) 2005-Up

 Подтекания масла в трансмиссии TF80SC идут через Манжету насоса (№354070)  и №2 Сальник полуоси, левый большой (№354077B), которые входят в Ремкомплект (Оверол-Кит), и часто покупаются владельцам отдельно, считающими, что втулка насоса и остальные расходники еще немного протянут.

Владельцам этих коробок стоит не дожидаясь проблем после 100 ткм слушать свой автомат на предмет переключения передач, протечек масла, вовремя проходить диагностику, ремонтировать гидротрансформатор и менять масло с фильтром.

В целом TF-80SC - самый удачный и надежный 6-ти ступенчатый агрегат совместной деятельности Айсин и автопроизводителей, значительно менее проблематичен по сравнению с предшественниками TF60SN (6) иAW55-50 (5).

Успех TF80-SC подтверждает что слухи о скорой смерти автоматических коробок значительно преувеличены, ведь обещанный в начале века повальный переход Вольво на преселективные ДСГ с 2010-2012 года - опять откладывается на неопределенное время.
